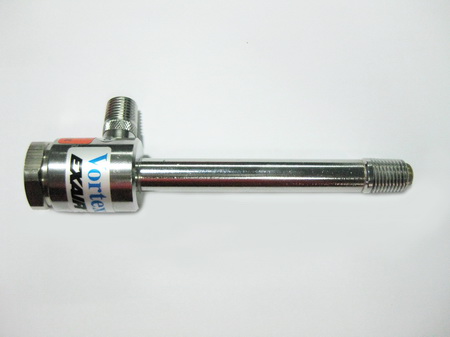

VORTEX TUBE เป็นอุปกรณ์ที่ใช้ในการเป่าลมเย็น โดยสามารถทำความเย็นได้สูงสุดถึง -46 องศาเซลเซียส หรือ 10,200 BTU/hr โดยใช้หลักการ แลกเปลี่ยนความร้อน ของลมอัดจากปั๊มลม(Air Compressor)
หลักการทำงานของVORTEX TUBE

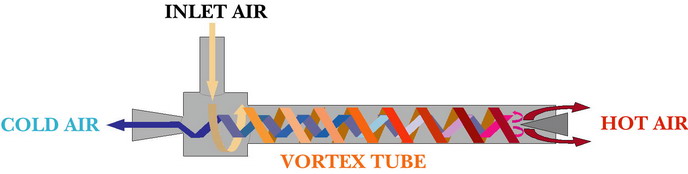

จากการจ่ายลมอัดเข้าไปที่ทางเข้าของVORTEX TUBE จะเกิดการหมุนที่ตัวGENERATOR ที่อยู่ภายในหมุนด้วยความเร็วที่1,000,000RPM(รอบ/นาที) ทำให้ลมอัดที่จ่ายเข้าไปหมุน และเกิดการแยกลมที่มีอุณหภูมิแตกต่างกัน ลมร้อนจะออกทางด้านนึง ส่วนลมเย็นจะออกอีกด้านนึง
ลมที่หมุนด้วยความเร็วสูงมากๆในท่อVORTEX TUBE ทำให้เกิดการแยกของลมหมุน เป็นลมหมุนด้านนอกกับลมหมุนด้านใน และจะมีการถ่ายเทความร้อน ของลมหมุนด้านนอก กับลมหมุนด้านใน โดยลมหมุนด้านนอกที่สัมผัสกับผิวผนังด้านในของVORTEX TUBE จะมีการเสียดสีผนังท่อของVORTEX TUBE และเสียดสีกับลมหมุนด้านใน เกิดจากถ่ายเทพลังงาน ระหว่างลมหมุนด้านนอก กับลมหมุนด้านใน ทำให้ลมหมุนด้านนอกเกิดความร้อนเพิ่มมากขึ้น จะถูกรีดออกทางวาล์วด้านปลาย และจะดึงความร้อนจากลมหมุนด้านใน ทำให้ลมหมุนด้านในเย็นลง (ลมหมุนด้านในจะจ่ายพลังงานในรูปแบบพลังงานความร้อน ไปให้ลมหมุนด้านนอก จนลมหมุนด้านนอก ได้รับพลังงานเต็มที่ ทำให้โมเลกุลของลมหมุนด้านนอกเกิดการเคลื่อนที่อย่างรวดเร็ว เป็นผลให้ปริมาตรลมหมุนด้านนอก ขยายตัวเพิ่มขึ้นอย่างรวดเร็ว จนต้องหาทางออกจากท่อVORTEX TUBE ที่มีการออกแบบปลายท่อ ให้มีวาล์วปรับสกรูที่สามารถปรับปริมาณลมหมุนออกได้ ลมหมุนร้อนที่ขยายตัวอย่างเต็มที่จะพุ่งออกทางปลายท่อVORTEX TUBEด้านที่มีวาล์วปรับสกรู ลมหมุนด้านในที่อยู่แกนกลาง เกิดการเคลื่อนที่น้อยกว่าจะจ่ายพลังงานออกจากโมเลกุลของตัวเอง จนความร้อนลดลง) ลมหมุนร้อนด้านนอกจะขยายตัวมากขึ้นจนดันลมหมุนเย็นด้านใน ออกมาอีกทาง เป็นผลทำให้เกิดลมร้อน และ ลมเย็นออกมาคนละทางกัน
เกิดการแยกลมที่มีอุณหภูมิแตกต่างกัน ลมร้อนจะออกทางด้านนึง ส่วนลมเย็นจะออกอีกด้านนึง โดยส่วนใหญ่เราจะใช้ประโยชน์จากลมหมุนเย็นเป็นหลัก ส่วนลมหมุนร้อนก็สามารถนำไปใช้ประโยชน์ได้เช่นกัน
VORTEX TUBE จะมีการแบ่งประเภทเป็น 2ประเภท
VORTEX TUBEแบบที่1 เน้นที่BTU/hr จะได้ปริมาณลมเย็นมาก โดยVORTEXรุ่นใหญ่สุดสามารถทำความเย็นมากสุดได้ถึง10200 BTU/hr
VORTEX TUBEแบบที่2 เน้นอุณหภูมิเย็นจัด จะได้ปริมาณลมเย็นน้อยกว่าแต่จะสามารถทำอุณหภูมิต่ำสุดถึง -46องศาเซลเซียส
การเลือกใช้VORTEX TUBE ทั้ง2แบบขึ้นอยู่กับการใช้งานเป็นหลัก

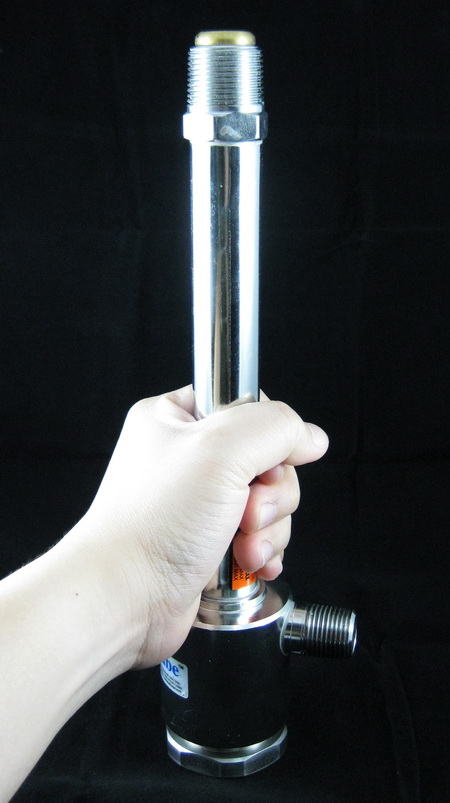

โดยVORTEX TUBEทั้ง2ประเภทใช้BODYเดียวกัน โดยใช้generatorคนละรุ่นกัน โดยราคาของVORTEX TUBE จะแยกตามขนาดBODYเป็นหลัก
BODY ของVORTEX TUBE ทำมาจากสแตนเลส ทำให้สามารถใช้งานได้ทุกสภาวะแวดล้อม ทนทานต่อความร้อน การกัดกร่อน สามารถย้ายเพื่อนำไปใช้งานที่ใหม่ได้อย่างง่ายดาย สามารถติดตั้งเองได้ไม่ต้องรอช่างเพื่อมาติดตั้งและซ่อมบำรุง

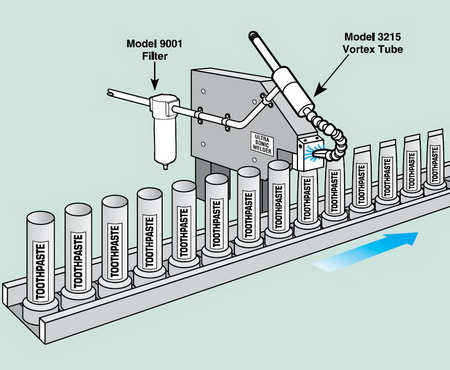

ด้วยการออกแบบการทำงานของVORTEX TUBE ทำให้มีข้อดีในส่วนของความกระทัดรัดสะดวกเรื่องการติดตั้งในพื้นที่ที่มีความเสี่ยงสูงๆได้ เช่น พื้นที่ร้อนจัด พื้นที่เย็นจัด(นำลมฝั่งร้อนไปใช้งาน) พื้นที่มีฝุ่นมาก พื้นที่มีความชื้นสูง พื้นที่มีความเสี่ยงกับการเกิดประกายไฟ พื้นที่ใกล้วัตถุไวไฟ พื้นที่แคบหรือในติดตั้งในเครื่องจักรไม่สามารถหยุดการทำงานของเครื่องจักร
|

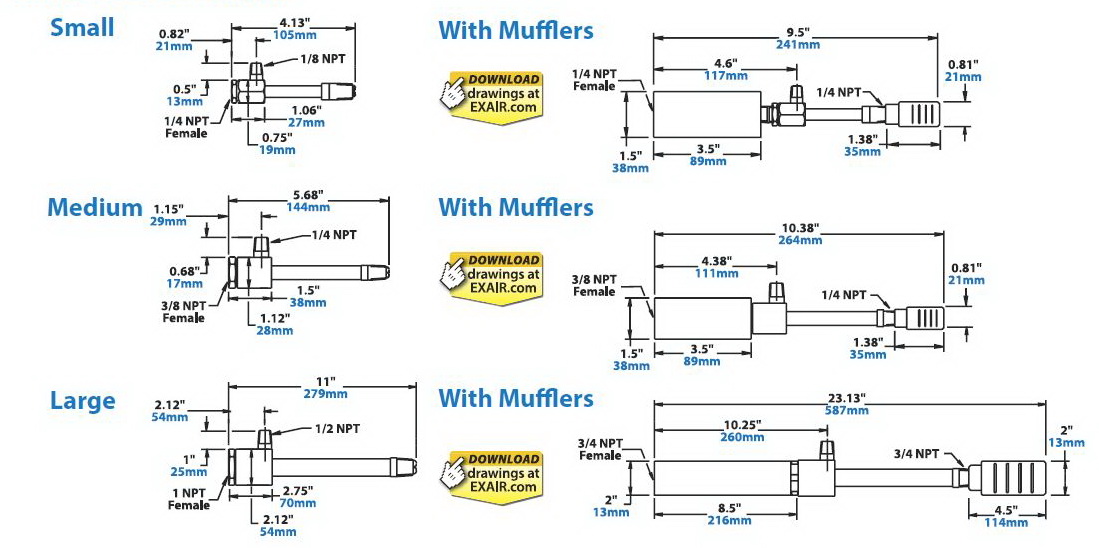

VORTEX TUBE DIMENSION |
3200 Series Vortex Tube Specifications |
||||||
---|---|---|---|---|---|---|
maximum cooling power or BTU/hr |
||||||
Model |
SCFM |
SLPM |
Btu/hr |
Kcal/hr |
SIZE |
dBA |
3202 |
2 |
57 |
135 |
34 |
Small |
68 |
3204 |
4 |
113 |
275 |
69 |
Small |
70 |
3208 |
8 |
227 |
550 |
139 |
Small |
76 |
3210 |
10 |
283 |
650 |
164 |
Medium |
80 |
3215 |
15 |
425 |
1000 |
252 |
Medium |
81 |
3225 |
25 |
708 |
1700 |
428 |
Medium |
82 |
3230 |
30 |
850 |
2000 |
504 |
Medium |
84 |
3240 |
40 |
1133 |
2800 |
706 |
Medium |
88 |
3250 |
50 |
1416 |
3400 |
857 |
Large |
94 |
3275 |
75 |
2124 |
5100 |
1285 |
Large |
96 |
3298 |
100 |
2832 |
6800 |
1714 |
Large |
96 |
3299 |
150 |
4248 |
10200 |
2570 |
Large |
97 |
3400 Series Vortex Tube Specifications |
||||||
---|---|---|---|---|---|---|
lowest cold air temperature |
||||||
Model |
SCFM |
SLPM |
Btu/hr |
Kcal/hr |
SIZE |
dBA |
3402 |
2 |
57 |
- |
- |
Small |
67 |
3404 |
4 |
113 |
- |
- |
Small |
69 |
3408 |
8 |
227 |
- |
- |
Small |
75 |
3410 |
10 |
283 |
- |
- |
Medium |
78 |
3415 |
15 |
425 |
- |
- |
Medium |
80 |
3425 |
25 |
708 |
- |
- |
Medium |
82 |
3430 |
30 |
850 |
- |
- |
Medium |
84 |
3440 |
40 |
1133 |
- |
- |
Medium |
87 |
3450 |
50 |
1416 |
- |
- |
Large |
93 |
3475 |
75 |
2124 |
- |
- |
Large |
96 |
3498 |
100 |
2832 |
- |
- |
Large |
96 |
3499 |
150 |
4248 |
- |
- |
Large |
96 |
***SCFM (SLPM) at 100PSIG (6.9 BAR) Inlet Pressure |
ข้อดีของ VORTEX TUBE คือ
ADVANTAGE OF VORTEX TUBE
|
